水冷式(熱)水中央空調管道系統是指冷熱水循環，實現管道及所有相關部件的制冷和制熱功能。

　　可以看出，水冷(熱)水中央空調的管道系統主要由室外冷水循環系統(即冷卻水塔、冷卻水泵、各種閥門等)組成。)、水冷機組、冷凍水循環系統(即冷凍水泵及相關閘閥、空調端設備、膨脹水箱等。.室內機由多個室內智能終端和連接管組成。

　　1.室外冷卻水循環系統

　　室外冷卻水循環系統主要由冷卻水塔、冷卻水泵、管道和各種閥門組成。該系統主要用于加速冷卻水的循環，與主空調中的冷凝器進行熱交換和冷卻。

　　空調中的壓縮機將制冷劑轉化為高溫高壓氣體，在制冷模式下通過空調內部管道送入冷凝器。除了制冷劑的入口和出口外，該系統的冷凝器還具有水循環系統的入口和出口。冷水循環系統中的水塔通過冷凝器的進水口將制冷后的水輸送到內部。冷凝器中的制冷劑被冷卻(熱交換處理)并轉化為低溫高壓制冷劑液體。循環水從冷凝器的排水口引出，然后通過冷卻水泵、氣壓表、止回閥等部件送至冷卻水塔，產生制冷循環。

　　2.水冷設備

　　水冷機組是水冷(熱)水中央空調系統的關鍵部件，一般安裝在專用空調房內。

　　冷(熱)水中央空調水冷機組主要由壓縮機、管殼式冷凝器、管殼式蒸發器、電磁四通閥、電子膨脹閥、毛細管和電路控制柜組成。

　　3.冷卻水循環系統

　　冷凍水循環系統主要由冷凍水泵、管道截止閥、氣壓表、止回閥、電子水箱和空調端設備(主要為風機線圈)組成。該系統主要是將空調主機引導到房間，以達到制冷和加熱的目的。

　　水冷卻裝置中蒸發器的結構與冷凝器相似，也由制冷劑管道和蒸發器的管殼(冷凍水的部分)組成。在中央空調制冷過程中，從冷凝器和相關管道輸出的低溫高壓液體制冷劑被送入蒸發器并在蒸發器中揮發。這個過程需要吸收大量的熱量來降低蒸發器周圍的溫度。蒸發器后冷水循環系統的溫度降低，即蒸發器帶走循環水中的熱量，降低水溫，并通過管道輸送到空調端設備。

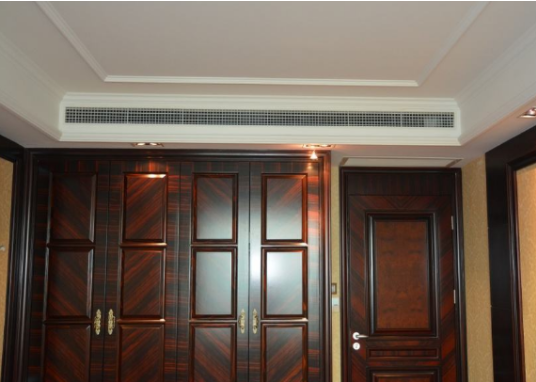

　　在有落水的中央空調系統中，空調末端設備選用風機盤管作為室內機，冷熱空氣由設備送入室內。此外，當空調系統加熱時，膨脹水箱補充水循環系統所需的水。

　　下面在介紹下風冷冷(熱)水中央空調管道系統的結構：

　　風冷(熱)水中央空調和水冷(熱)水中央空調管道系統相似，冷水循環系統中的閘閥部件基本相同，但風冷(熱)水中央空調風機取代了水冷(熱)水中央空調冷卻水循環系統，使用空氣交換翅片冷凝器中的制冷劑。
